Ansökningar / Fjäderanvänd skivbroms



Skivfjädrar även kallade Belleville-brickor används huvudsakligen i hydrauliska eller pneumatiska skivbromsar med bromsok för att ge bromsklämkraft i kranar, gruvdrift, transportsystem och tillverkning där automatiskt ingrepp krävs vid effektbortfall.



Kaliperskivbromsar använder staplar av skivfjädrar för att generera kraft, som sedan släpps ut av luft- eller hydraultryck.



Figur 1 visar schematiskt en fjäder-ansatt bandbroms bildad av skivfjädrar eller Belleville-brickor där kolven som trycker ihop dem, beroende på den manuella eller hydrauliska frigöringen, förskjuts axiellt genom att operatören vrider bromshandtaget eller av det hydrauliska trycket som verkar på oljekammaren.



För att lossa bromsen när vinschen är aktiverad, dekomprimerar operatören ytterligare fjädern mot kolven genom att vrida bromshandtaget moturs.



För att ansätta bromsen från frigjort läge vrider föraren bromshandtaget medurs.



Figur 1. Fjäder-broms (skivfjäder eller Belleville-brickor).

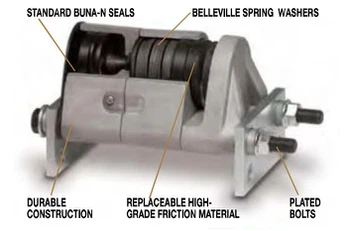

Figur 2 Hydraulfjäder-ansatt skivbroms (skivfjäder eller Belleville brickor)	Figur 2 visar en hydraulisk fjäder-ansatt broms med bromsok. Denna broms kräver hydrauliskt tryck för att lossa skivan. Bromskraften tillhandahålls av en stapel Belleville-brickor eller skivfjädrar. Belleville brickor kan lagra enorm kraft. När bromsen trycksätts rör sig en kolv för att komprimera Belleville fjäderbrickor och på så sätt släpper skivan.
	Material tillgängligt: ●Kolstål: 51CrV4 (1,8159 / 6150) ●SUS300-serien i rostfritt stål: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ● Nederbördshärdande rostfritt stål: 17-7PH rostfritt stål (1.4568) ●Termiskt stabilt rostfritt stål: X22CrMoV12 1 (1,4923) ● Högtemperatur rostfritt stål: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969)
