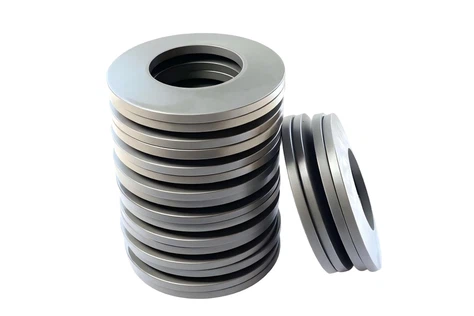

Skivfjäderstaplar för överbelastningsbegränsare
|

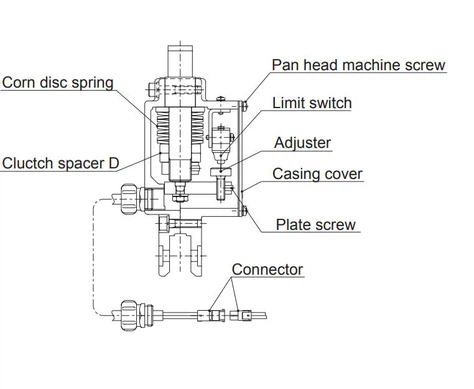

Bild 1. Överbelastningsskydd med tallriksfjäder eller Belleville-brickor |
Skivfjädrar även kallade Belleville-brickor används främst i överbelastningsbegränsare för lyftenheter eller elektriska kättingtelfer. När en belastning appliceras mellan kolven och gjutstycket, verkar kolven för att komprimera tallriksfjädern eller Belleville-brickorna. När Belleville-fjädrarna komprimeras, rör sig justeraren som är monterad på kolvarmen mot strömbrytaren. Om belastningen är tillräckligt stor kommer fjädern att komprimeras tillräckligt för att justeraren ska kunna aktivera strömbrytaren. När strömbrytaren aktiveras bryter den lyftanordningens styrkrets för lyftkontaktor. |
 |
Material tillgängligt: ●Kolstål: 51CrV4 (1,8159 / 6150) ●SUS300-serien i rostfritt stål: SUS301 (1,4310) SUS304 (1,4301) SUS316 (1,4401) ● Nederbördshärdande rostfritt stål: 17-7PH rostfritt stål (1.4568) ●Termiskt stabilt rostfritt stål: X22CrMoV12 1 (1,4923) ● Högtemperatur rostfritt stål: Inconel 718 (2,4668) Inconel 750 (2,4669) Nimonic 90 (2,4969) |
